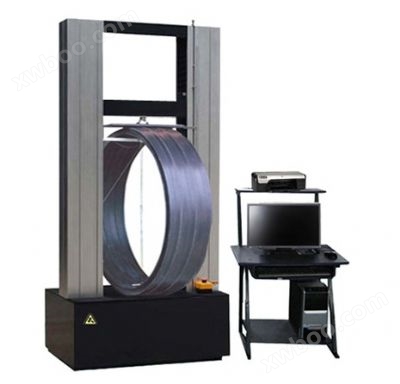

环刚度试验机

简要描述:JZL-D系列计算机控制环刚度试验机采用日本松下控制系统+日本松下伺服马达

  • 产品型号:
  • 厂商性质:
  • 更新时间:2024-01-09
  • 访  问  量:843

详细介绍



JZL-D系列计算机控制环刚度试验机采用日本松下控制系统+日本松下伺服马达。豪华测试软件界面可实现定速度、定位移等控制模式加上多阶控制模式可满足不同的测试要求。过载紧急停机装置上下行程限定装置、自动断点停机。荷重元全程七档:× 1,× 2,× 5,× 10,× 20,× 50,× 100采高精度24 bits A/D,取样频率200Hz自动换档,解析度1/200,000。

涵盖GB、ASTM、DIN、JIS、BS…等测试标准规范。多种语言随机切换:简体中文、繁体中文、英文。WIN-XP测试软件计算机屏幕显示。RS232传输。提供使用者设定所有试品数据,一次输入数据重复使用。各长度、力量单位、显示位数采用动态互换方式。图形曲线尺度自动化(Auto Scale),可使图形以尺度显示。并可于测试中实时图形动态切换。具有荷重-位移、荷重-时间、位移-时间、应力-应变荷重-2点延伸图。
测试结果可以EXCEL、 TEXT、 HTML 等格式的数据形式输出。测试结束可自动存档、手动存档,测试完毕自动求算力量、上、下屈服强度,压缩,环刚度、环柔度、管材拉伸、管材蠕变比率等试验。符合GB/T16491、GB/T 9647、GB/T18477、GB/T5836等标准的规定
二、环刚度试验机主要技术指标
1、荷重元:0-50KN
2、力量解析度:1/10000
3、力量度:小于0.5%
3.1 力量放大倍数:7段自动切换
4、位移解析:0.001mm
5、位移度:0.5%
6.、大变形度:±1mm
7、速度范围:1-800mm/min(特殊要求另定)
8、试样直径:≤2000mm[特殊规格可来图定做]
9、电源电压:220v   50Hz
10、外型尺寸:720×650×3200mm
11、质量:450kg
三、环刚度试验机特点
自动清零:计算机控制试验指令后,系统自动清零;
高智能:试验结束后,自动判别断裂,夹具自动返回初始位置
多功能:更换不同的夹具,可进行不同的试验;
自动换档:根据负荷的大小,切换不同的档次;
改变速度:可任意改变试验速度
控制方法:可选择试验力、试验速度、位移、应变等试验方法。
功能超强:全程记录测试数据。提供保存、对比和追踪等功能服 务,可用鼠标任意找出试验曲线逐点的力值和变形数据分析,并可局部放大对比。
多重保护:具有自动限位和超载自动保护功能。
自动计算:自动计算各种试验结果,并可对报告任意修改
自动测长:配备高精度编码器,自动测量位移行程及标点间伸长量。
高品味:精雕细琢,线条流畅,加上高精度的软硬件技术及整合能力,充分体现精湛的制造工艺及灵巧的力度.
四. 环刚度试验机主机规格
A.高精度美国传力力量传感器: 0~50KN。
力量精度在±0.5 以内。
B.容量分段:全程七档:× 1,× 2,× 5,× 10,× 20,× 50,× 100
采用高精度24 bits A/D,取样频率200Hz
全程力量解析度 1/1000,000
C.动力系统:日本松下交流伺服电机+松下交流驱动器+蜗轮蜗杆减速机+滚珠丝杆。
D.控制系统: 采用Pulse Command控制方式使控制更
速度控制范围0.001~360 mm/min。
中联板调整具有快速粗调与慢速微调功能。
测试后自动回归原点、自动储存。
E.数据传输方式:RS232传输
F.显示方式:UTM107+WIN-XP测试软件计算机屏幕显示。
G.简洁的全程一档与精密全程七档力量线性双校正系统。
H.豪华测试界面软件可实现定速度、定位移、定荷重(可设定保持时间)、定荷重
增率、定应力增率、定应变增率等控制模式加上多阶控制模式可满足不同的测试要求。
I.测试空间:测试宽度约400 mm(标准规格)
联板行走空间950 mm(不含夹具)(标准规格)
J.全程位移: 编码器2500 P/R,提升4倍精度
采用LINE DRIVE编码器抗干扰能力极强
位移解析0.001mm。
小变形:金属引伸计,解析 0.001mm(需选购)
K.安全装置:过载紧急停机装置、上下行程限定装置、
漏电自动断电系统、自动断点停机功能。
M.手控方式:可增添无线遥控装置或手动操作盒。(需选购)
