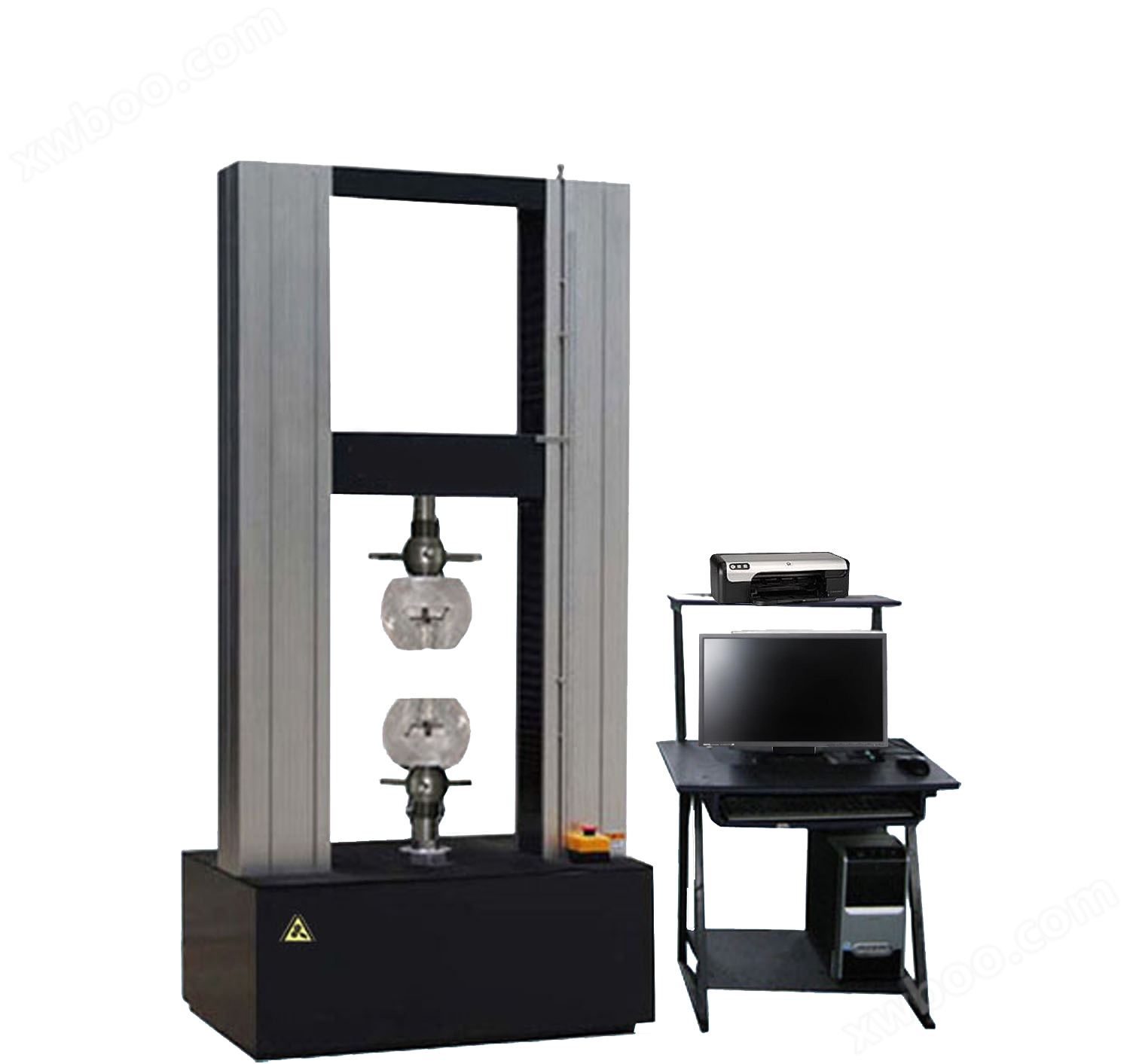

100-300KN拉力机

简要描述:100-300KN拉力机 一.100-300KN金属拉力机产品 JZL-D系列100-300KN金属拉力机适用对橡胶材料进行拉伸、压缩、弯曲、剪切、撕裂、剥离等力学性能的测试,还可以进行等速加载、等速变形、等速位移的自动控制试验,并有低周载荷循环、变形循环、位移循环的功能

  • 产品型号:
  • 厂商性质:
  • 更新时间:2024-01-09
  • 访  问  量:47

详细介绍



100-300KN拉力机

一.100-300KN金属拉力机产品
JZL-D系列100-300KN金属拉力机适用对橡胶材料进行拉伸、压缩、弯曲、剪切、撕裂、剥离等力学性能的测试,还可以进行等速加载、等速变形、等速位移的自动控制试验,并有低周载荷循环、变形循环、位移循环的功能。求取伸长率、拉伸强度、弯曲模量、弹性模量、屈服强度、净能量、折返能量、总能量等指标.,可配备高低温试验箱、高温炉等拓展装置。

采用 PC进行数据处理分析,试验结果可自动保存,试验结束后可重新调出试验曲线,通过曲线遍历重现试验过程,或进行曲线比较、曲线放大。Windows、visit平台下的试验软件,具有很强的数据和图形处理功能,可即时打印出完整的试验报告和试验曲线。

执行标准

GB/T16491-1996 电子试验机

本机可做曲线类别

荷重V.S.位移 荷重V.S.时间

位移V.S.时间 应力V.S.应变 荷重V.S.两点延伸

二.3000N金属拉力机技术参数

A.荷重元:100-300KN

B.力量解析度:1/300000

C.力量度:≤0.5%

D.力量放大倍数:7段自动切换

E.位移解析度:1/100000

F.位移度:≤1%

G.金属引伸计解析度:1/1000

H.金属引伸计度:≤0.5%

I.大变形引伸计度:±1mm

J.速度范围:0.001-160mm/min

K.行走空间:900mm(不含夹持器、特殊测试空间亦可依客户需求定制).

L.测试宽度:480mm(特殊测试宽度亦可依客户需求定制).

M.使用电源:∮380V 50HZ.

N.功率:约5.5KW

O. 机台尺寸:约1090×840×2100 mm(长×宽×高).

P. 机台重量:约1400kg.



三.100-300KN金属拉力机详细配置

A. 高精度美国传力力量传感器: 100-300KN。力量精度在±0.5 %以内。

B. 容量分段:全程七档:× 1,× 2,× 5,× 10,× 20,× 50,× 100
采用高精度24 bits A/D,取样频率200Hz 全程力量解析度 1/1000,000

C. 动力系统: 日本松下伺服电机+松下伺服器+上海减速机+台湾滚石滚珠丝杆+光杆直线轴承

+美国传力传感器.

D. 控制系统:采用Pulse Command控制方式使控制更速度控制范围0.001~1000 mm/min。

中联板调整具有快速粗调与慢速微调功能。测试后自动回归原点、自动储存。

E. 数据传输方式:RS232传输

F. 显示方式:UTM107+WIN-XP测试软件计算机屏幕显示。

G. 简洁的全程一档与精密全程七档力量线性双校正系统。

H. 豪华测试界面软件可实现定速度、定位移、定荷重(可设定保持时间)、定荷重增率、定应力增率、

定应变增率等控制模式加上多阶控制模式可满足不同的测试要求。

I. 测试空间:测试宽度约350 mm(标准规格) 联板行走空间950 mm(不含夹具) (标准规格)

J. 全程位移: 编码器2500 P/R,提升4倍精度. 采用LINE DRIVE编码器抗干扰能力极强 .

位移解析0.00001mm。小变形:金属引伸计,解析 0.001mm(选配)

K. 安全装置:过载紧急停机装置、上下行程限定装置、漏电自动断电系统、自动断点停机功能。

M.手控方式:可增添无线遥控装置或手动操作盒。



四.300KN金属拉力机计算机配置系统

19液晶纯平显示器 CPU酷睿双核 1.6G

硬盘160 内存1G

HP彩色喷墨打印机一台



五.300KN金属拉力机软件介绍

A. 测试标准模块化功能:提供使用者设定所需应用的测试标准设定,范围涵盖GB、ASTM、DIN、JIS、BS…等。测试标准规范。

B. 试品资料:提供使用者设定所有试品数据,一次输入数据重复使用。并可自行增修公式以提高测试数据契合性。

C. 双报表编辑:开放式使用者编辑报表,供测试者选择自己喜好的报表格式(测试程序新增内建EXCEL报表编辑功能扩展了以往单一报表的格局)

D. 各长度、力量单位、显示位数采用动态互换方式,力量单位T、Kg、N、KN、g、lb,变形单位mm、cm、inch

E. 图形曲线尺度自动化(Auto Scale),可使图形以尺度显示。并可于测试中实时图形动态切换。具有荷重-位移、荷重-时间、位移-时间、应力-应变,荷重-2点延伸图,以及多曲线对比。

F.测试结果可以EXCEL格式的数据形式输出。

G.测试结束可自动存档、手动存档,测试完毕自动求算力量、上、下屈服强度、滞后环法、逐步逼近法、非比例延伸强度、抗拉强度、抗压强度、任意点定伸长强度、任意点定负荷延伸、弹性模量、延伸率、剥离区间值、小值、平均值、净能量、折返能量、总能量、弯曲模量、断点位移x%荷重、断点荷重X%位移、等等。数据备份:测试数据可保存在任意硬盘分区。

H.多种语言随机切换:简体中文、繁体中文、英文。

I.软件具有历史测试数据演示功能。
