GBT2951.5-9电线电缆热延伸试验装置
一、产品简介：
热延伸试验装置是利用耐高温材质精制而成；用来检测橡胶、塑料或类似材料在高温老化试验时的热延伸性能。同时本公司也生产热变形试验装置及高温压力试验装置。
二、试验标准：
符合GB/T2951-2008标准及其它需要该装置的条款GB5013-2008，需与401-A型老化箱配合使用。
三、电线电缆热延伸试验装置产品参数：

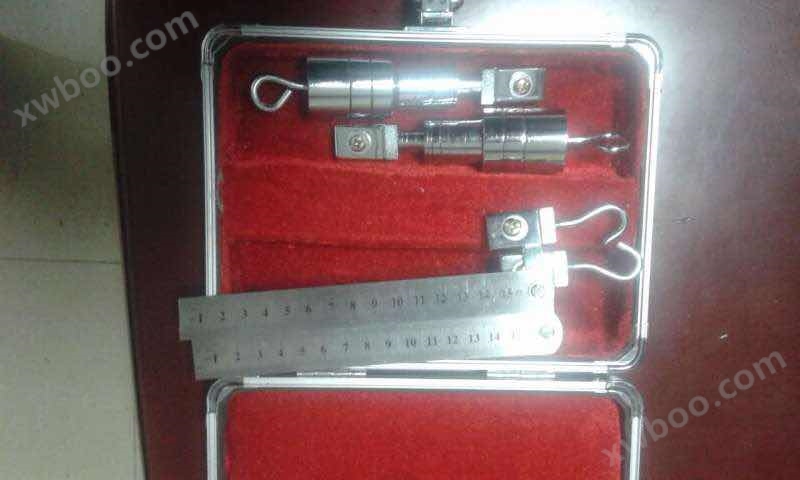

1、直尺总长：0-150或200mm[客户任选，标配150mm]，精度：1mm
2、配重砝码：1-1000g三套（500g*1个，200g*1个，100g*2个，50g*1个，20g*2个，10g*1个，5g*1个，2g*2个，1g*1个）
3、可同时对三个试样进行试验
4、外型尺寸：370*110*420mm
四、使用方法：
1、取样，试样制备及其截面积的测定
从每一被试试样上切取两个绝缘样段和护套样段，按GB/T2951.1第9章规定的试验方法制备试样及测量截面积后进行试验。哑铃试件应在除去所有凸脊和或半导电层后从绝缘和护套内层制取。
试片厚度应不小于0.8mm，不大于2.0mm。如果不能制备0.8mm厚的试片，则允许其小厚度为0.6mm。
2、试验设备
①试验应在如GB/T2951.2-1997第8.1条的规定的烘箱中进行。试验温度按有关电缆产品标准中对相关材料的规定。
②在烘箱内每一试件应从上夹头悬挂下来，用下夹头夹住，并在下夹头上加重物。
注：用夹头固定管状试件时，不应使试件两端紧密封闭。可用任何适当的方法实现，如在试件一端插入一小段金属针管，其尺寸略小于试件内径。
3、试验步骤
①试件应悬挂在烘箱中，下夹头加重物。所产生作用力按有关电缆产品标准对相关材料的规定。
②在烘箱内15min后，测量标记线间距离并计算伸长率。如果烘箱没有观察窗而必须把门打开进行测量，则应在打开门后30s内测量完毕。烘箱温度按有关电缆产品标准对相关材料的规定。如有争议，试验应带观察窗的烘箱内进行，并且不打开箱门测量。
③然后从试件上解除拉力（在下夹头处把试样剪断），并使试件在规定温度下恢复5min。然后从烘箱中取出试件，慢慢冷却至室温，再次测量标记线间的距离。
