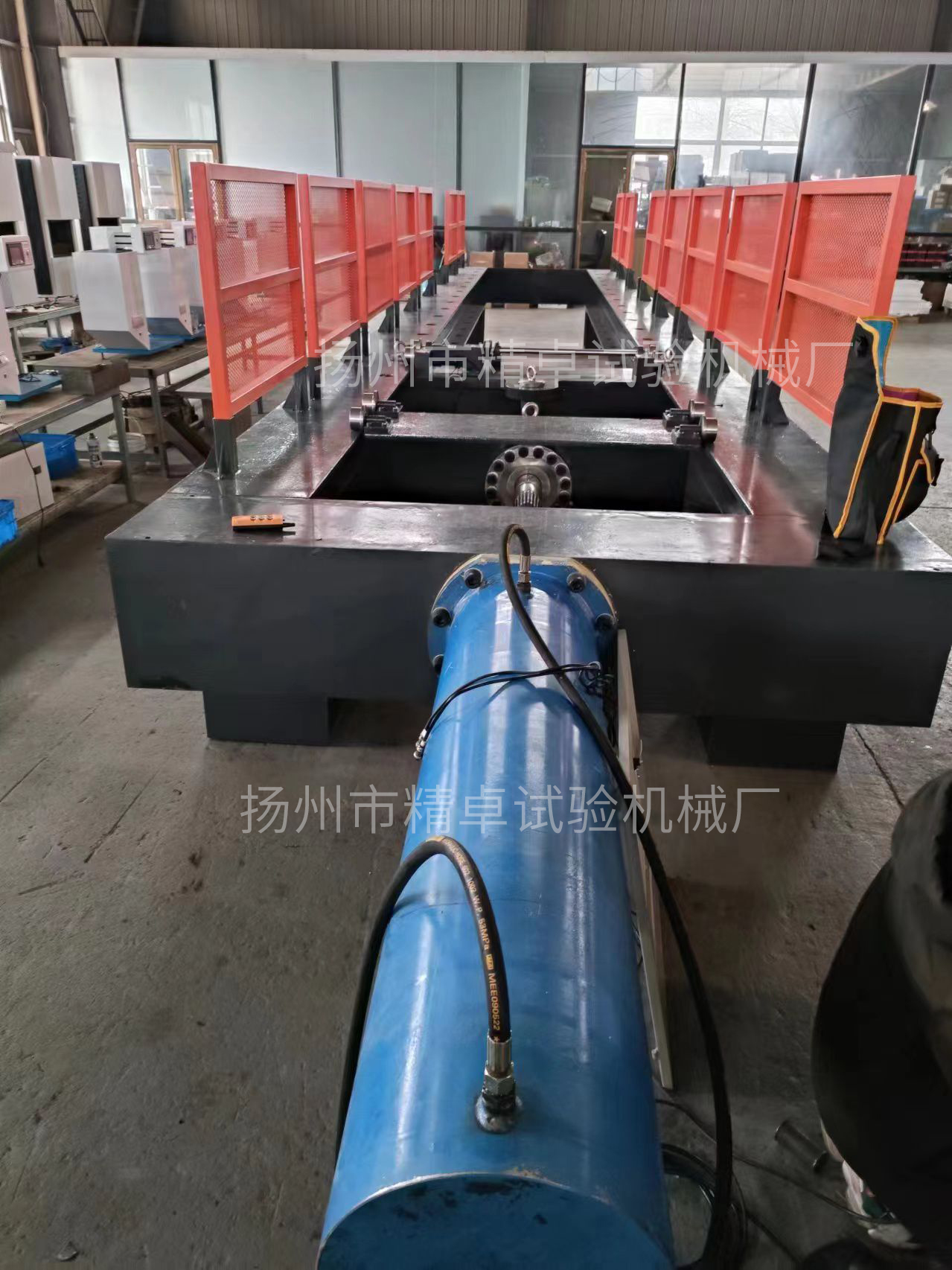

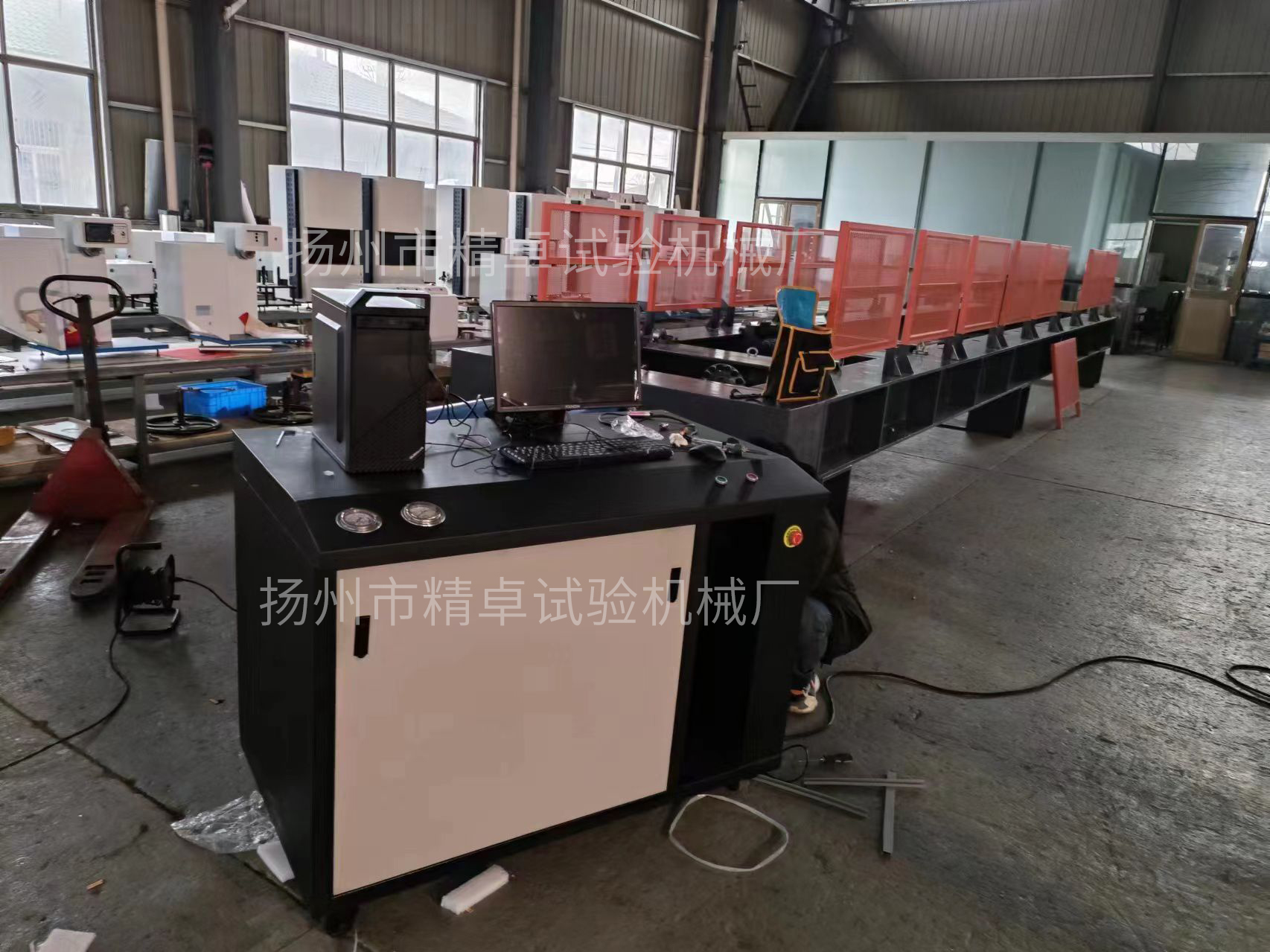

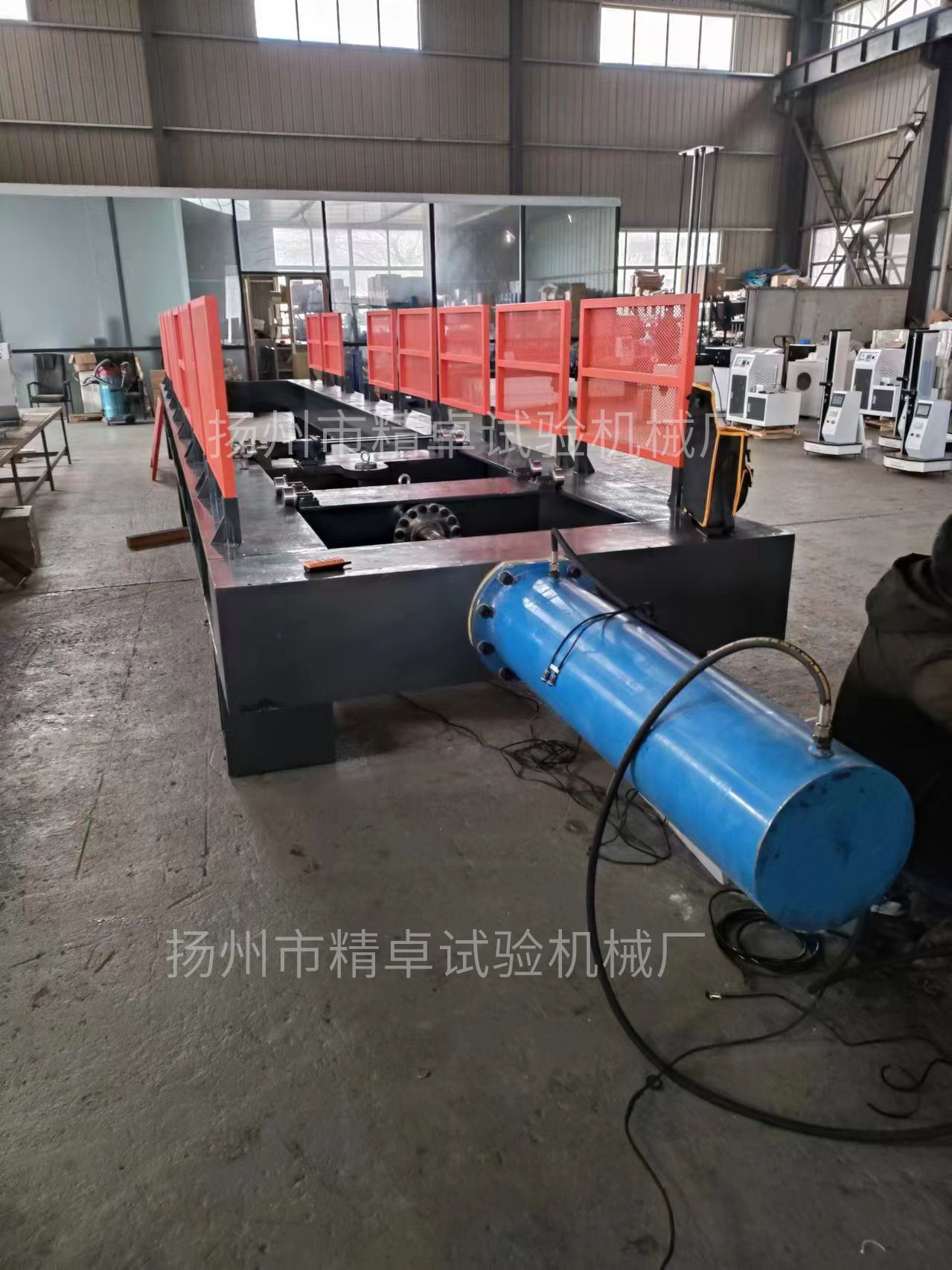

JZL-W型 卧式拉力试验机

简要描述:

  • 产品型号:
  • 厂商性质:
  • 更新时间:2024-04-01
  • 访  问  量:121

详细介绍

JZL-W  卧式拉力试验机

 特点及用途

电脑伺服控制材料拉力测试机是一种材料检测设备产品适用于橡胶塑料金属非金属复合材料及制品的拉伸等物理性能试验运用Windows98/ME/2000/XP操作系统平台图形图象化的软件界面灵活的数据处理方式模块化面向对象的编程方法安全的限位保护等功能还具有算法自动生成试验报告自动编辑功能大大方便了调试和系统再开发能力可计算屈服力非比例屈服力平均剥离力弹性模量等参数使用高精度的测量仪器集高度自动化智能化于一体其结构新颖,性能稳定,操作简单灵活,维护方便,可用于科研部门大中专院校和工矿企业对各种材料进行力学性能分析和生产质量检验

1、简介

卧式拉力试验机用于各种材料的拉伸力学性能底测定本机为卧式机架外观新颖大方电脑数字调速系统配备力传感器及伸长自动跟踪装置稳定性好电器采用PC机和接口电路板进行数据的采集保存处理和打印试验结果可计算屈服力平均剥离力变形等一些材料的基本物理性能参数试验过程中微机实时采集力值和变形信号软件显示力值位移曲线试验结束后自动计算保存参数并可打印出用户所需要的报告形式

2、结构原理

主机由电子调速系统传动机构测力系统和伸长自动跟踪装置组成

电子调速系统本机采用交流调速对应拉伸速度为1-Xmm/min(X为用户底要求)。

传动结构电机通过带动丝杆传动两根丝杆同步带动移动横梁

测力系统主机移动横梁上装有测力传感器传感器只受垂直力不受扭力和测向力测力试验过程中试样的受力情况可由传感器变为电信号输入

伸长跟踪装置该装置用于测量试样的变形可由外置的跟踪器也可由内置的跟踪器跟踪也可不用跟踪器由电机内置的变形装置跟踪

3、主要技术参数

3.1力值分辨率0.01N

3.2系统精度小于±0.1%

3.3速度范围0.1-300mm/min(特殊要求可另定

3.4伸长跟踪误差:±0.1mm

3.5电源电压220V  50Hz

3.6外形尺寸××):5000mm×500mm×800mm

3.7净重1500KG

4.多功能电子拉力试验机特点

自动清零计算机控制试验指令后系统自动清零高智能试验结束后自动判别断裂夹具自动返回初始位置 多功能更换不同的夹具可进行不同的试验自动换档根据负荷的大小切换不同的档次改变速度可任意改变试验速度控制方法可选择试验力试验速度位移应变等试验方法功能强全程记录测试数据提供保存对比和追踪等功能服 可用鼠标任意找出试验曲线逐点的力值和变形数据分析并可局部放大对比

多重保护具有自动限位和超载自动保护功能自动计算自动计算各种试验结果并可对报告任意修改自动测长配备高精度编码器自动测量位移行程及标点间伸长量高品味精雕细琢线条流畅加上高精度的软硬件技术及整合能力充分体现制造工艺及灵巧的力度

5.配置

1、卧式

2、高精度传感器壹只

3、高精度光电自动跟踪器

4、试验机软件具有自动计算存储对比等功能

5、有手动操作面板和软件操作面板两种选择

6、滚珠丝杆

7、高性能电机传动无噪音无震动运行平稳

卧式拉力试验机配置表



名称

产地

滚珠丝杆

台湾ABBA





伺服电机



减速机



誉球



传感器



国产  进口(可选)









台湾台达

力学跟踪分析软件



试验夹具



本厂



电脑



联想
